1.7 INSERT 中心のシステムでも効果を発揮

インメモリ OLTP 機能は、INSERT が中心のシステムでも効果を発揮します。例えば、センサー系のデータを常に INSERT し続けるような状況や、大規模イベントでの「登録」や「予約」、「投票」のみを受け付けるようなシステムなどです。

インメモリ OLTP 機能では、次のような INSERT 性能を出すことができます。

00025

00026

00027

この性能テストは、10個を持ったテーブルを作成して、そのテーブルへデータを 1件ずつ INSERT を行って、5,000万件分INSERT したときの実行時間を測定したものです(データには、実際のアプリケーションを想定して、乱数を利用し、同じ値が格納されないようにしています)。

このテストは、Bulk Insert や SELECT INTO などの一括操作を利用したものではなく、またネイティブ コンパイル ストアド プロシージャの中でループ処理を記述して、複数件をまとめて INSERT するようなものでもなく、実際のアプリケーションを想定して、1件ずつの INSERT 処理を行った場合の実行時間を測定しています。ネイティブ コンパイル ストアド プロシージャ内の処理も、前述の図のように 1件の INSERT を行うものしか記述していません。接続に関しても、1件の INSERT ごとに Open と Close を行っています。

実行結果は、従来のディスク ベースと比較して、インメモリ OLTP では、100多重1.6倍の性能向上、400多重では 2倍の性能向上を確認することができました(この検証は、約15万円のデスクトップPC で行っているので、サーバー機であればさらに良い性能になります)。

ディスク ベースのテーブルでは、多重度が上がっていくと、性能が頭打ちになってしまう(多重度が上がるほど遅くなってしまう)ところが、インメモリ OLTP では、多重度が上がっても、性能低下があまり発生していません(∵ラッチ フリー、ロック フリーのアーキテクチャであるため)。

また、Delayed Durability(遅延書き込み)オプションを利用した場合は、400多重では 2.2倍の性能向上、SCHEMA_ONLY(データの永続化なし/ログ書き込みなし)オプションを利用した場合は、400多重では 2.5倍の性能向上を確認することができました。

このように、インメモリ OLTP 機能は、常に INSERT をし続けるようなシステムでも大きな効果を発揮します。センサー系のデータであれば、元々サンプリング(定期的な間隔)でデータを取得していたりするので、Delayed Durability オプションで遅延書き込みを行っても、多少のデータのロスが許さるので、性能向上を実現できる有効なオプションです。

また、データの永続化が必要ないのであれば、SCHEMA_ONLY オプションを利用することで、2.5倍の性能向上を実現できるので、一時的なデータ領域として利用するときに便利なオプションになります。

なお、このテストで利用したアプリケーションは、実際のアプリケーションを想定して、次のように .NET(VB+ADO.NET)で作成しています(C#で作成してもほとんど同じコードになります)。

00028

このコードは、ディスク ベースのテーブルへ INSERT を行う場合のものですが、インメモリ OLTP のネイティブ コンパイル ストアド プロシージャを利用する場合には、次のように 2ヶ所を修正しています。

00029

SqlCommand CommandType を変更して、CommandText をネイティブ コンパイル ストアド プロシージャの名前に変更するだけで、ネイティブ コンパイル ストアド プロシージャを実行することができます。

以上のコードを、多重実行(並行実行)して、実行時間を計測しています。

◆ ラッチ待ちの様子 ~インデックスの最終ページがホットスポット~

このテストで利用したテーブルは、col1 列を IDENTITY(1, 1) の PRIMARY KEY へ設定しているので、ディスク ベースのテーブルでは、多数のユーザーが同時にデータを追加することによって、次のようにインデックスの最終ページにアクセスが集中します(ディスク ベースのテーブルの場合は、PRIMARY KEY 制約を作成することで、自動的にクラスター化インデックスが作成されています)。

00030

連番系の列IDENTITY を設定した列や、シーケンスを設定した列)など、データを追加するたびに連続した値(1、2、3、)が格納されていくような場合には、このようなインデックスの最終ページでページ ラッチ待ちが多発する(最終ページがホット スポットになる)ことがよくあります。これは、シングル実行(1人のユーザーによる単体実行)では、発生しないものですが、多数のユーザーが同時にデータを追加する場合には発生してしまいます。

実際に、400多重のときのラッチ待ちの様子をパフォーマンス カウンターで取得すると、次のようになります。

00031

Batch Request(バッチ要求数)の数の 3倍近いラッチ待ち(Latch Waits)が発生してしまっています。

次に、40多重の場合のラッチ待ちの様子をパフォーマンス カウンターで確認すると、次のようになります。

00032

40多重では、Batch Request 1.7倍ぐらいのラッチ待ちが発生しています。これに対して、400多重では 3倍近いラッチ待ちが発生していたことからも、多重度が上がることで、ラッチ待ちが増えてしまうことを確認できると思います。

なお、このように、ラッチ待ちが多発している場合には、CPU 利用率(%Processor Time)が低い値になり、フル活用されていない状態になります(100% 利用されていない状態)。

00033

これに対して、インメモリ OLTP Durable では、次のように CPU 利用率が推移しています。

00034

インメモリ OLTP ではラッチ待ちが発生しない分、Batch Request が高い値で安定しています。また、CPU 利用率80%近辺を推移して、ディスク ベースのときよりも CPU を活用しています。100% 近くまでフル活用していない理由としては、Durable ではログ書き込みがあること、ログの配置先が HDD(約1万円の 3TB HDD:Western Digital WD30EZRX、RAID なしのシングル構成)であること、多重度が上がりすぎていること(今回のテストで利用した 4コアの CPU に対しては 400多重では負荷が高すぎること)、1件の INSERT ごとに 接続の Open と Close を繰り返していることなどがあります。

したがって、今回の環境では、多重度を 100 に下げて、ログ書き込みをしないSCHEMA_ONLY を利用)、接続をキープする(100個の接続を作った後に、その接続をキープする)ことで、CPU をフル活用に近い状態まで持っていくことができます(以下のグラフ)。

00035

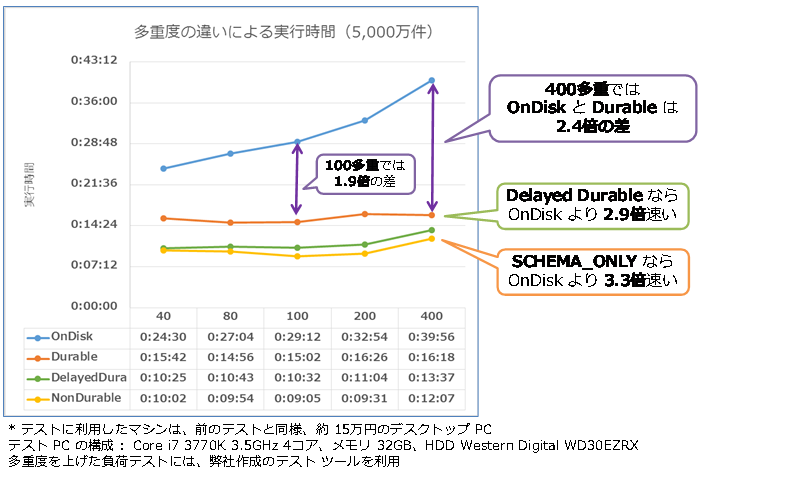

このように、接続をキープできるような状況であれば、CPU をさらに活用することができるので、ディスク ベースとインメモリ OLTP の性能差をさらに広げることができます(以下のグラフ)。

00036
